В окрестностях города Заполярный в конце 60-х г.г. было принято решение заложить Кольскую сверхглубокую скважину СГ-3.

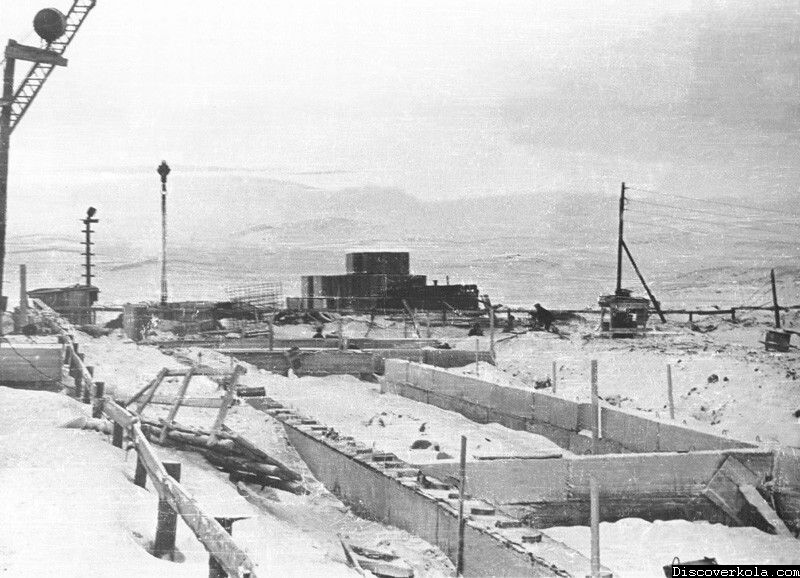

Строительство буровой и монтаж установки "Уралмаш-4Э". Апрель 1967 г. - май 1970 г.

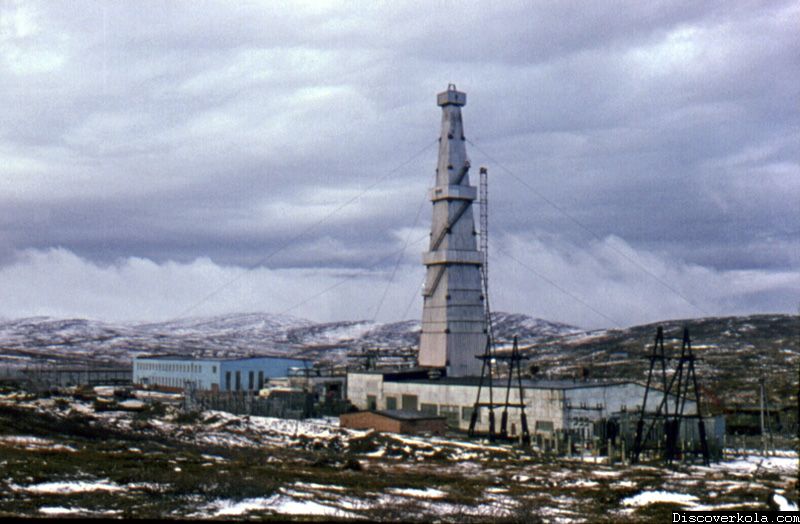

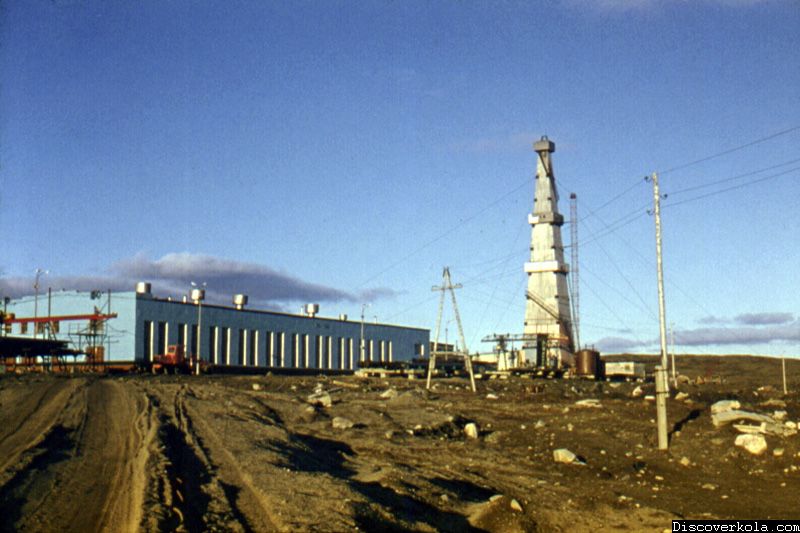

Такой была первая буровая ("Уралмаш-4Э"), май 1970 - апрель 1975 г.г. При расчетных параметрах серийной установки "Уралмаш-4Э" 5000 м, экспедиция выполнила первый этап бурения до глубины 7263 м.
Одна из первых фотографий Кольской сверхглубокой. На переднем плане фотограф Д.Ф. Сабуров.
Все важнейшие этапы жизни и решения по скважине принимались коллегиально (крайний справа - заслуженный геолог РСФСР Губерман Д.М.).
Министр геологии СССР, профессор Е.А. Козловский. Кольская сверхглубокая - один из важнейших объектов советской геологии.
Обсуждение проблем экспедиции.

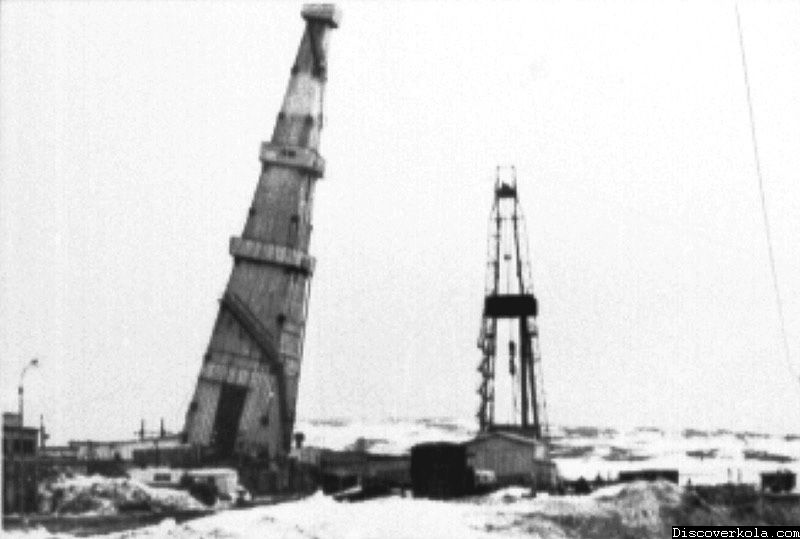

Пришло время и установке "Уралмаш-4Э", выработавшей свой ресурс, понадобилась замена. "Пизанская башня Заполярья", май 1975 г.
На месте первой буровой осталось в неприкосновенности только устье скважины, отмеченное флажком.
А вскоре началось возведение новейшей, уникальной буровой установки "Уралмаш-15000".
Вместе с оборудованием, включая устройство для подъема вышки и комплект бурильного инструмента, установка весит свыше 2000 т.

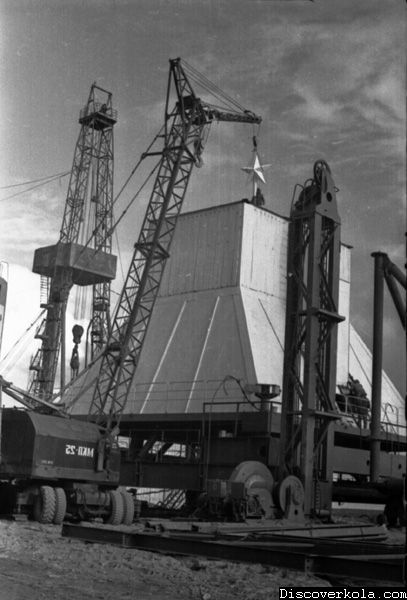

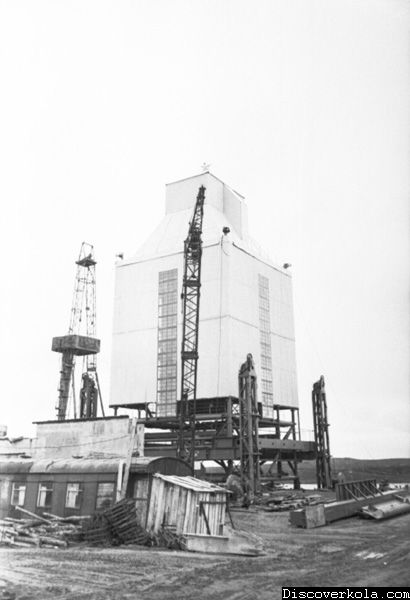

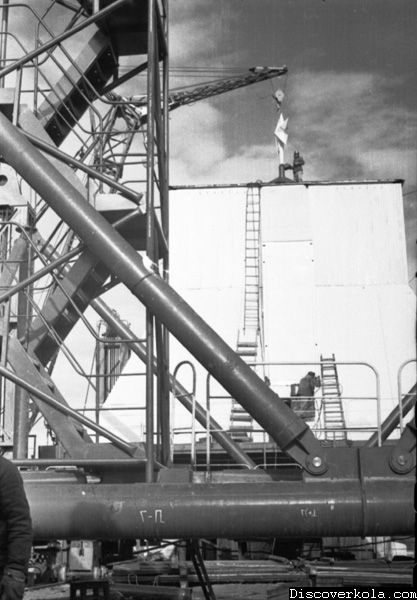

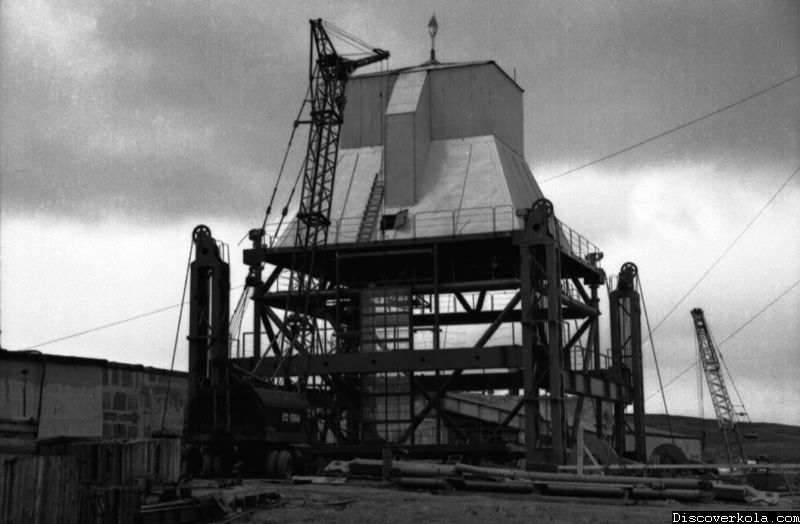

Возведение установки. Сначала собрали верх, потом его подняли, а снизу достроили. И так до самого основания.

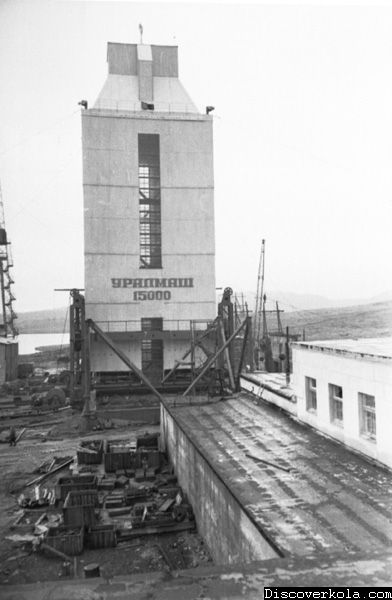

Почти все готово... . (сентябрь-октябрь 1976 г.)

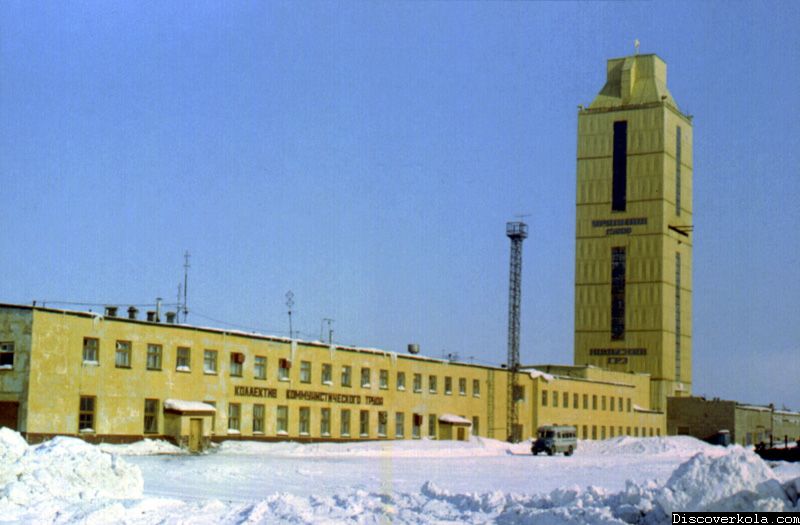

Результат
Коллектив геологов. Буровая, конец 70-х г.г.

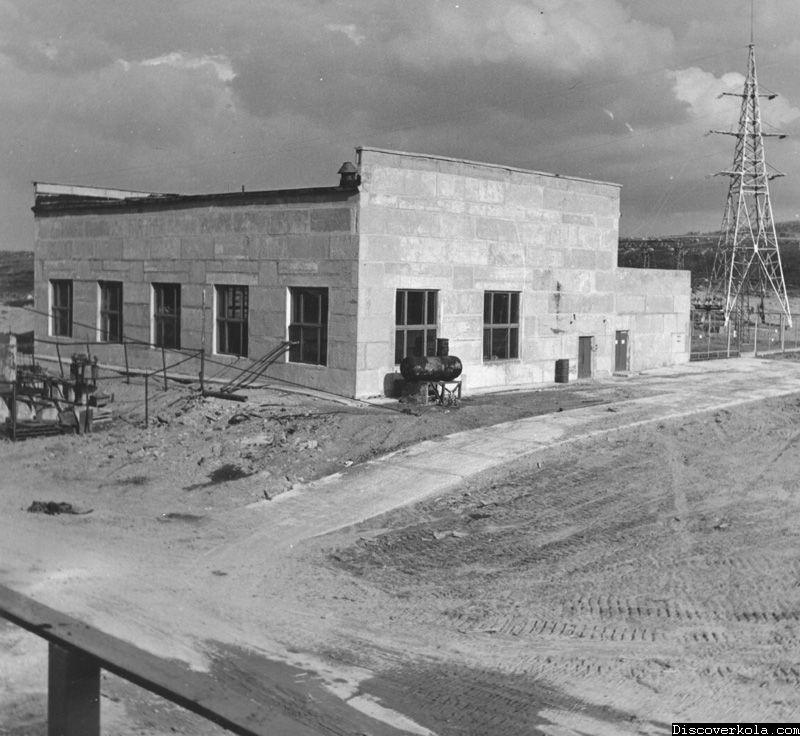

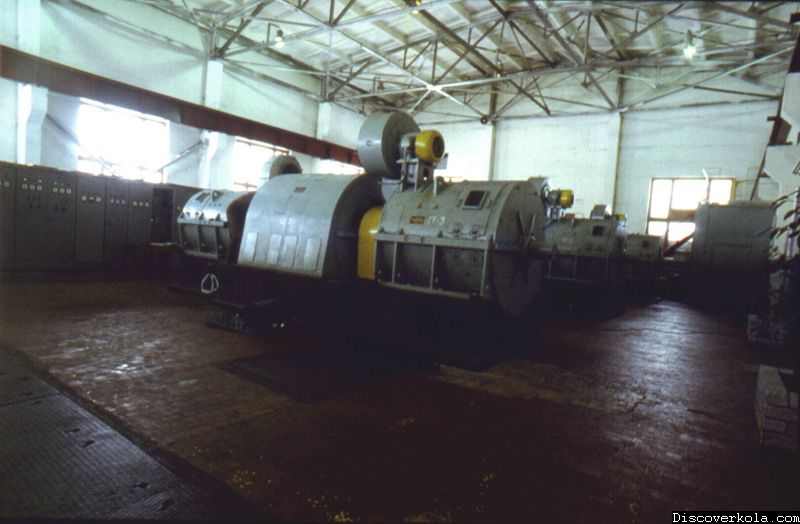

Для новой буровой построен энергоцех с мощными трансформаторами.

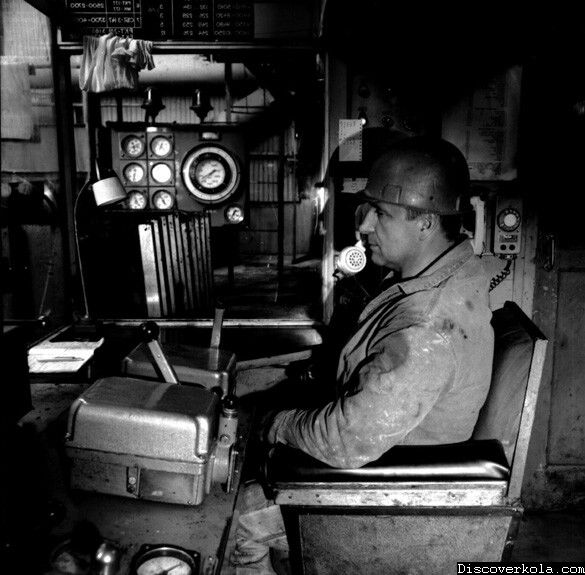

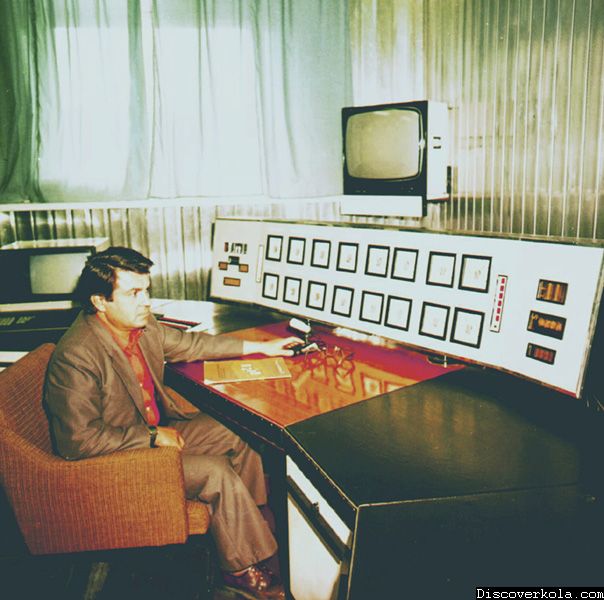

Пульт управления бурением.

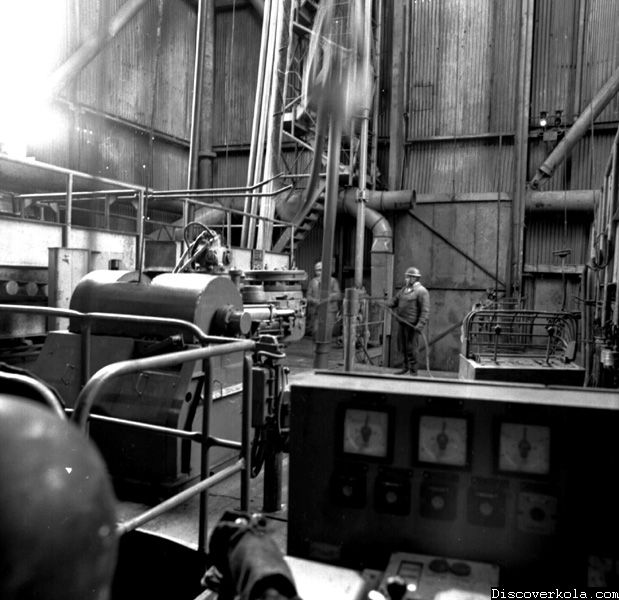

Буровая установка "Уралмаш-15000" изнутри.
Хроника рекордов. Не найти больше такую скважину, столь прославленную и столь прославившую страну.

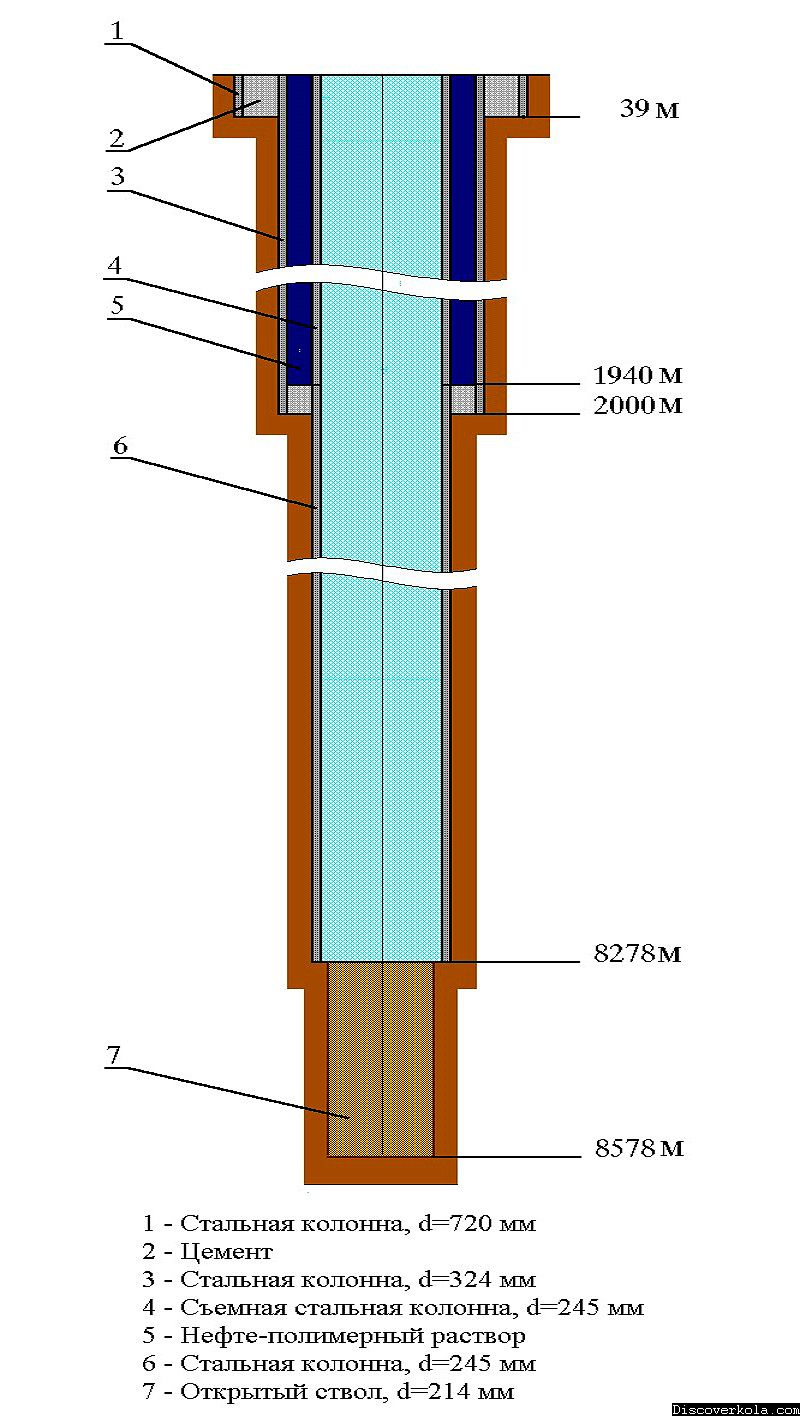

Конструкция V ствола скважины.

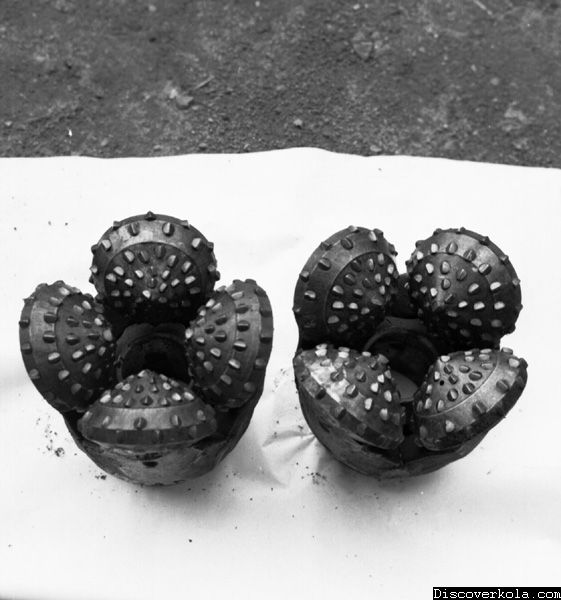

Вот такими долотами вгрызаются в недра земли. Четырехшарошечное долото 2ВК диаметром 215 мм. Диаметр получаемого керна - 60 мм. Вращение за счет турбобура (раствор, подаваемый под давлением с силой раскручивает роторный вал турбины и долото непосредственно у забоя).

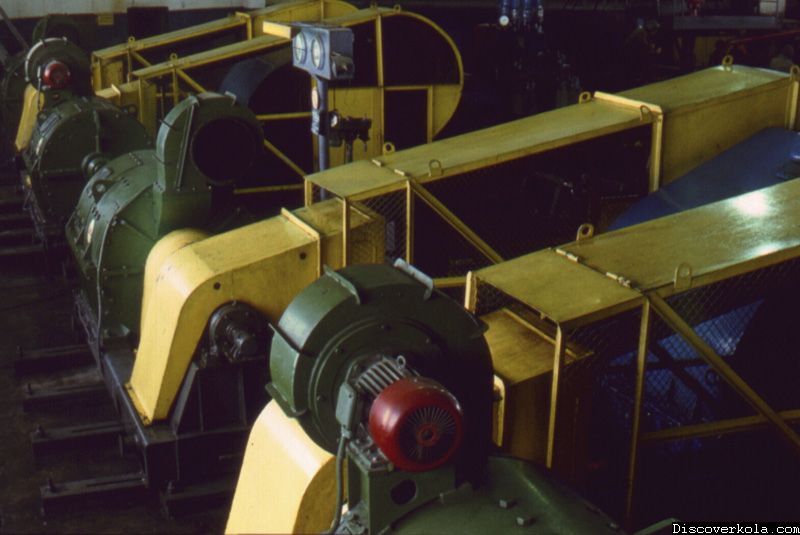

Для того, чтобы приводить в движение турбобур и осуществлять промывку скважины необходимы мощные насосы.
Промывка осуществляется буровым раствором - легкой водной эмульсией на глинистой основе с удельным весом 1,1-1,2 г/см куб. с многочисленными стабилизирующими добавками.
Объем закачиваемого в скважину раствора превышает 700 кубических метров, рабочее давление - около 300 атмосфер, температура на забое - 200 градусов С.

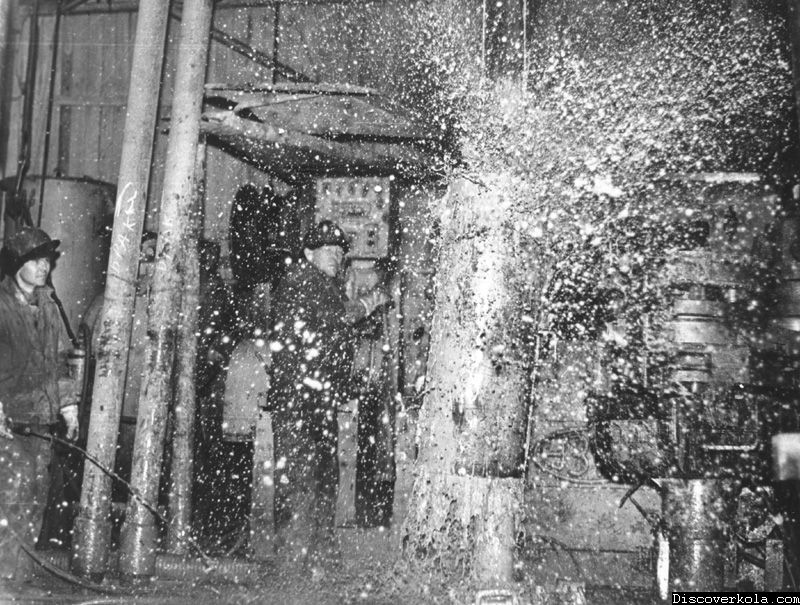

Иногда случается и такое ....

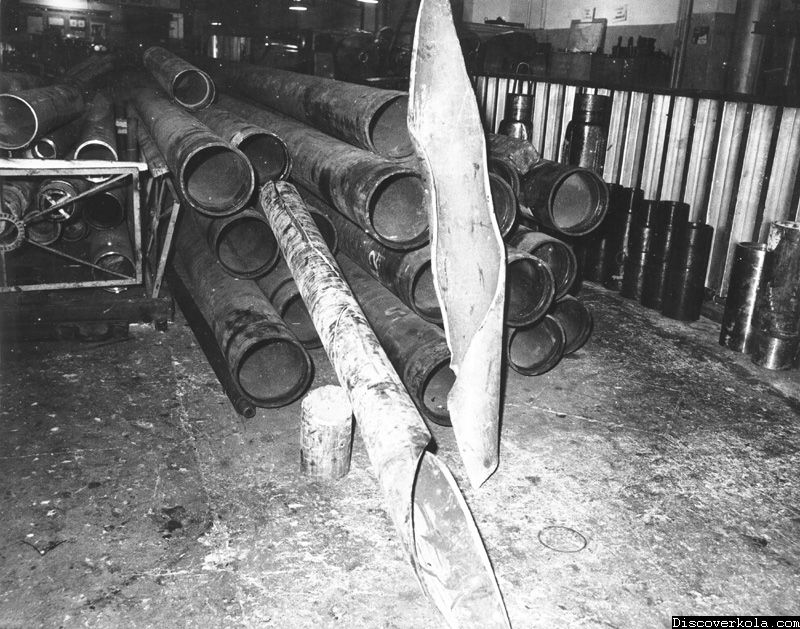

Такой режим работы выдерживают только люди, а металл нет.
Бесценное сокровище - керн из немыслимых глубин Земли.

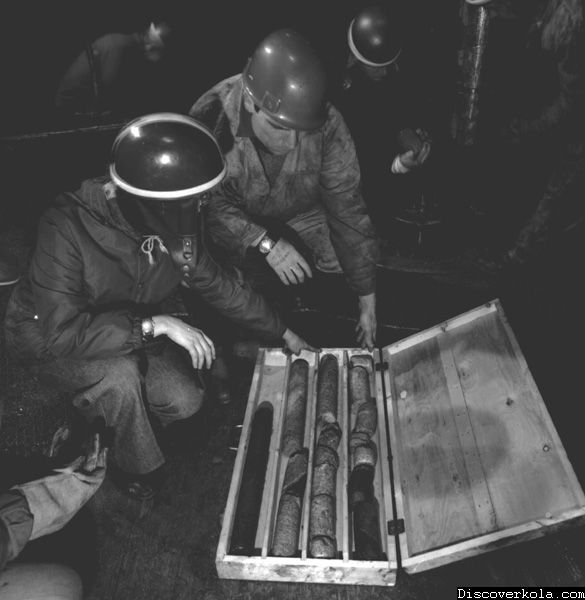

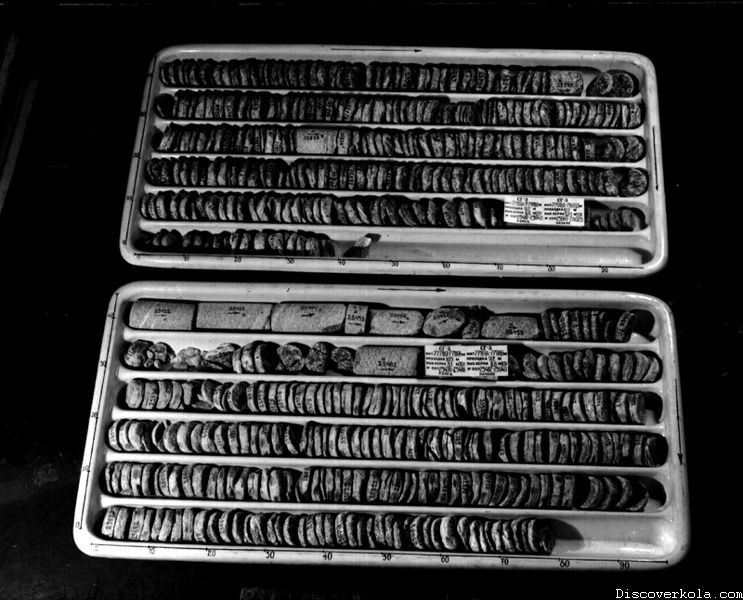

Извлеченный из недр керн тщательно укладывается.
Такой вид имеет керн, поднятый с многокилометровых глубин.
Далее керн детально изучался геологами.
Результаты исследований обрабатываются на ЭВМ.
Проводятся также исследования петрофизических характеристик.
Половина керна, распиленного вдоль, направлялась для дальнейших исследований в академические и отраслевые институты (более 20). А вторая половинка с пометкой "Н" хранится как неприкосновенный государственный фонд.

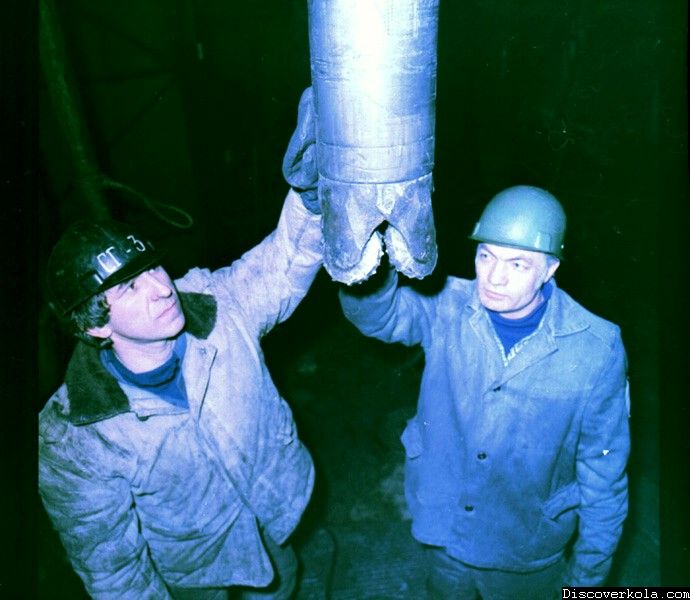

Долото над устьем скважины.

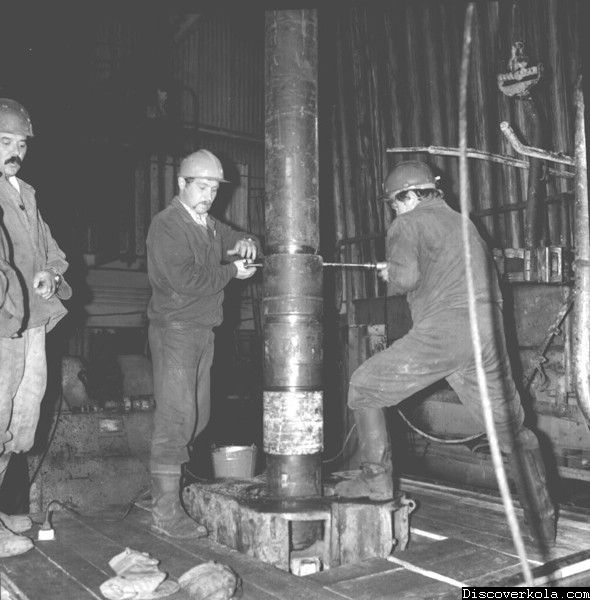

Долото над устьем скважины. Спуск колонны.
Тяжелые трудовые будни.

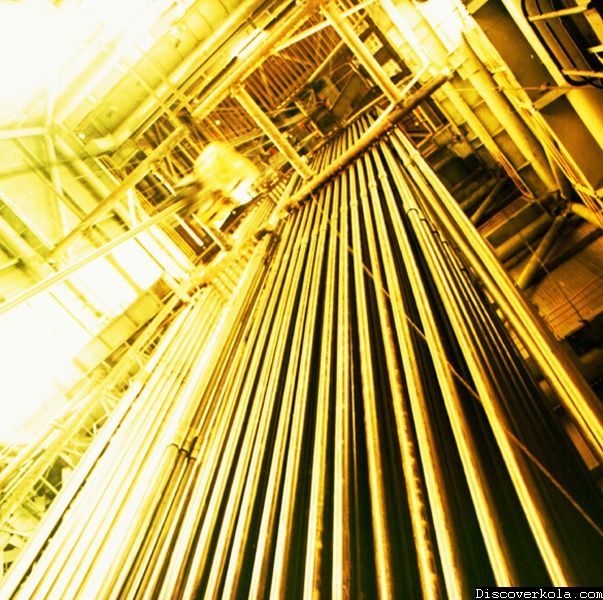

Бурильные трубы собраны в 36-метровые свечи, размещенные на платформах (в прорезях - в подсвечниках) по обе стороны от устья скважины. Это ускоряет и облегчает сборку-разборку буровой колонны (более 330 свечей).

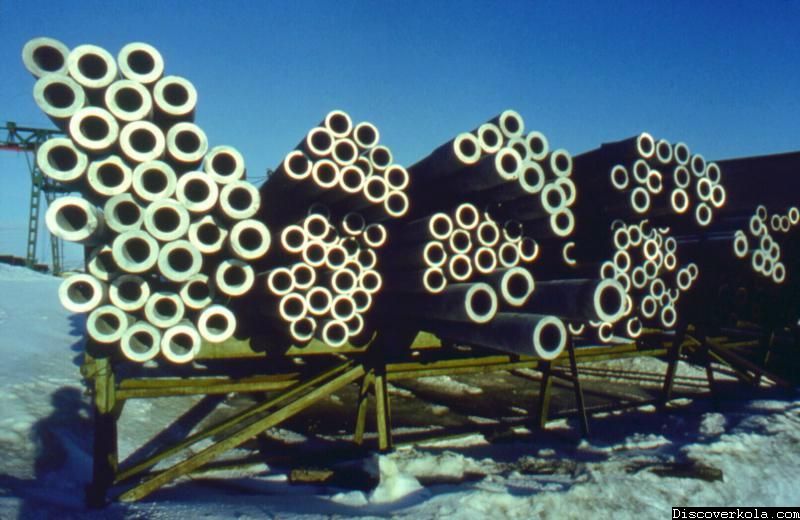

Заготовки для изготовления бурильных труб. Таких труб для сбора колонны необходимо более 12 км.

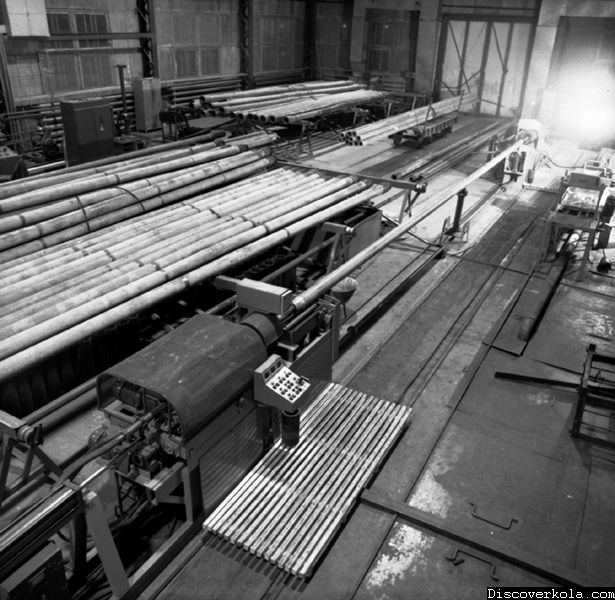

Заготовки поступают в трубонарезный цех (непосредственно на буровой).
Или в трубонарезный завод (на промплощадке НПЦ Кольской сверхглубокой, г. Заполярный).

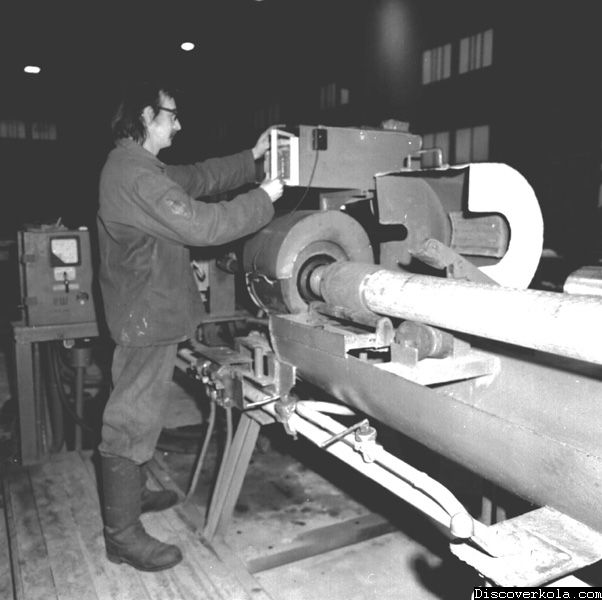

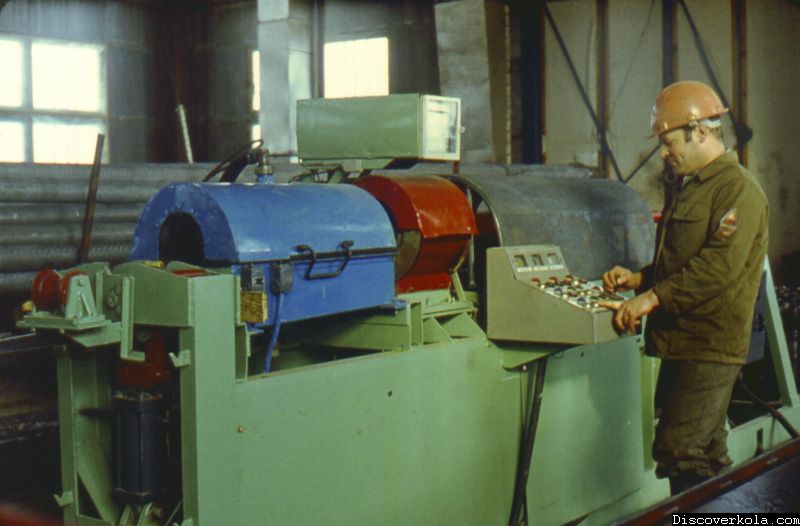

Нарезку бурильных труб проводят мастера высочайшей квалификации.
Большая часть специалистов страны по изготовлению бурильных труб для сверхглубокого бурения работали именно на Кольской сверхглубокой.
Кольская сверхглубокая обеспечивала готовыми бурильными трубами не только себя, но и потребности других сверхглубоких скважин.

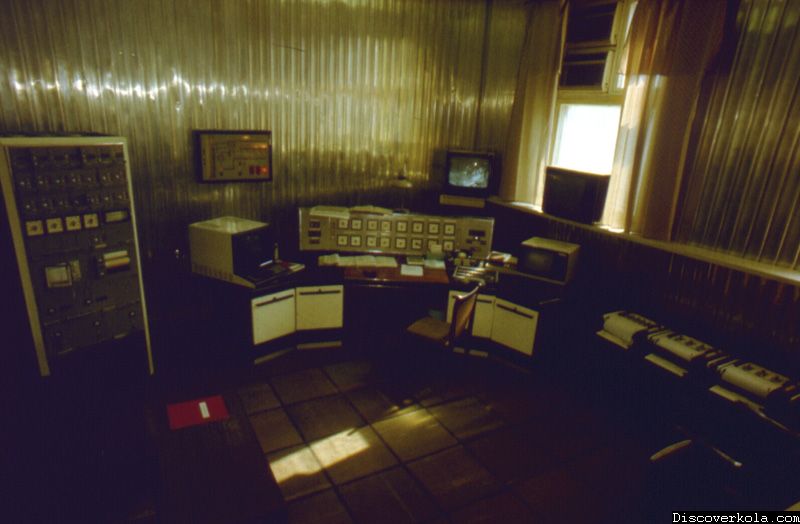

Сердце буровой - технологическая диспетчерская.
Именно здесь круглосуточно дежурят: контролируют и управляют жизнедеятельностью всей буровой.

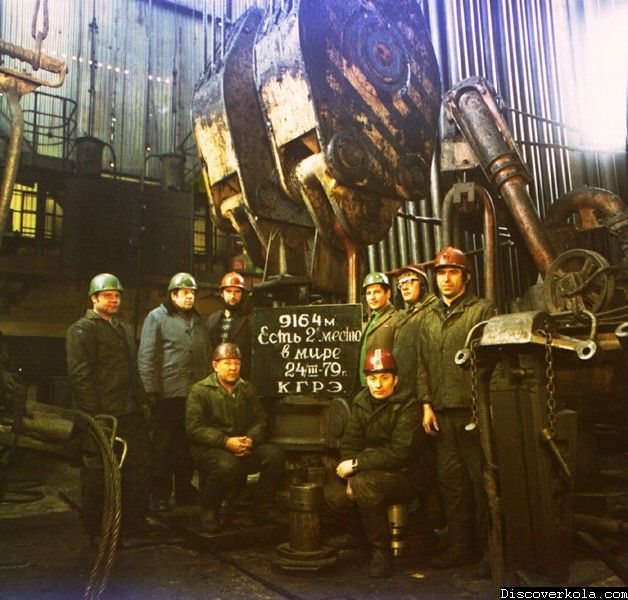

Есть второе место в мире - 9164 м. 24 марта 1979 г.
Рекорд мира наш!!! 9584 м. "Чао, гуд бай, Берта Роджерс"!!!! - запись в вахтенном журнале сменного бурового мастера Федора Атарщикова
А вот и 10000 м!!!! 10 мая 1980 г.
Достигли 12 000 м!!!!
Абсолютный мировой рекорд человечества - 12 262 м.
Обсуждение результатов на конференции
Участники XXVII Международного геологического конгресса во время пресс-конференции на Кольской сверхглубокой. Август 1984 г.
Участники международного проекта IGCP-408 знакомятся с Кольской сверхглубокой скважиной, 1999 г.
